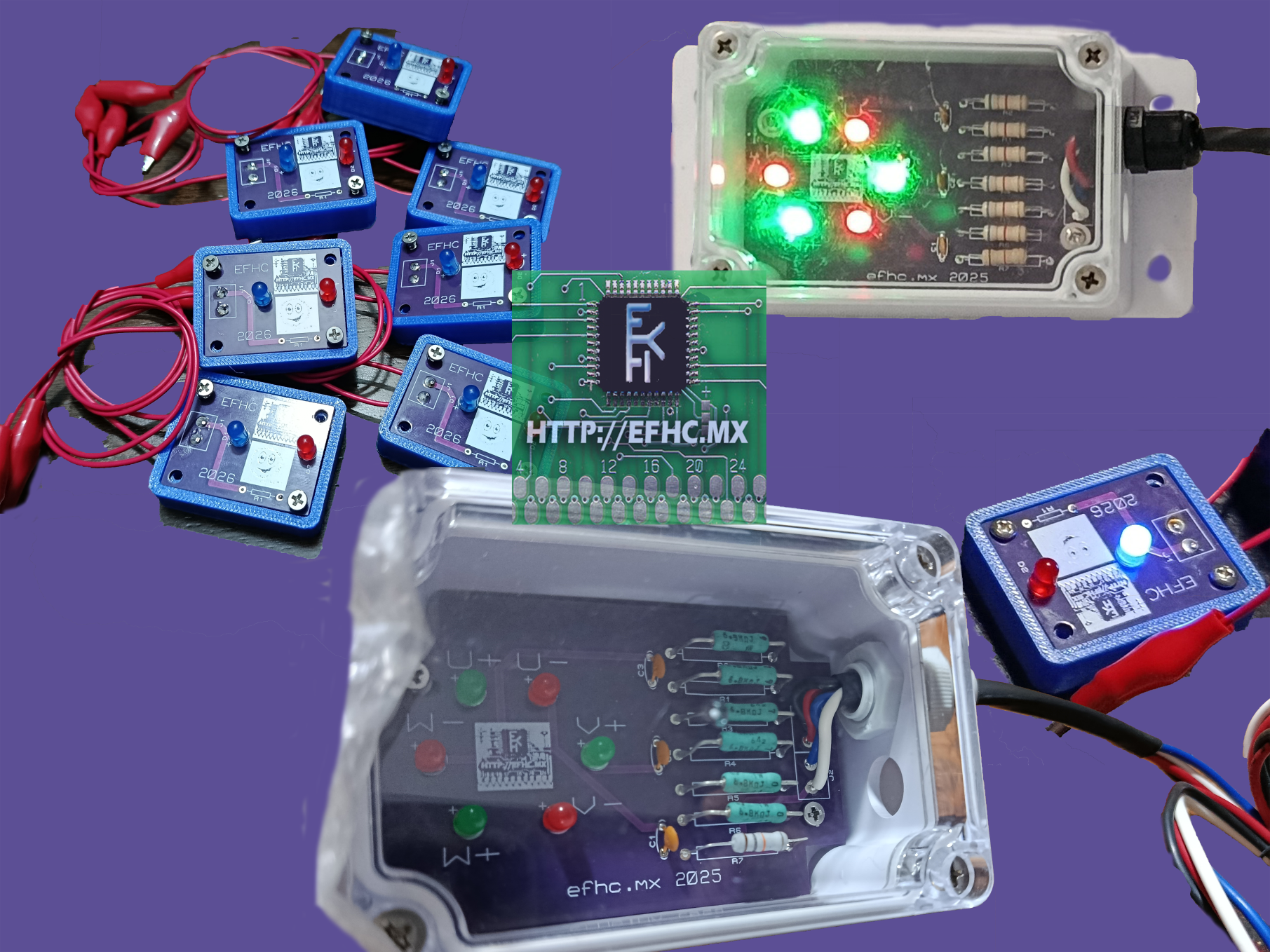

Los mas grandes en caja blanca, los probadores de secuencia de salida de IPM, motores BLDC de tres hilos y de activación de IGBTs individuales en el IPM
Hablemos un poco acerca de cada uno de ellos.
PROBADOR DE COMUNICACIÓN

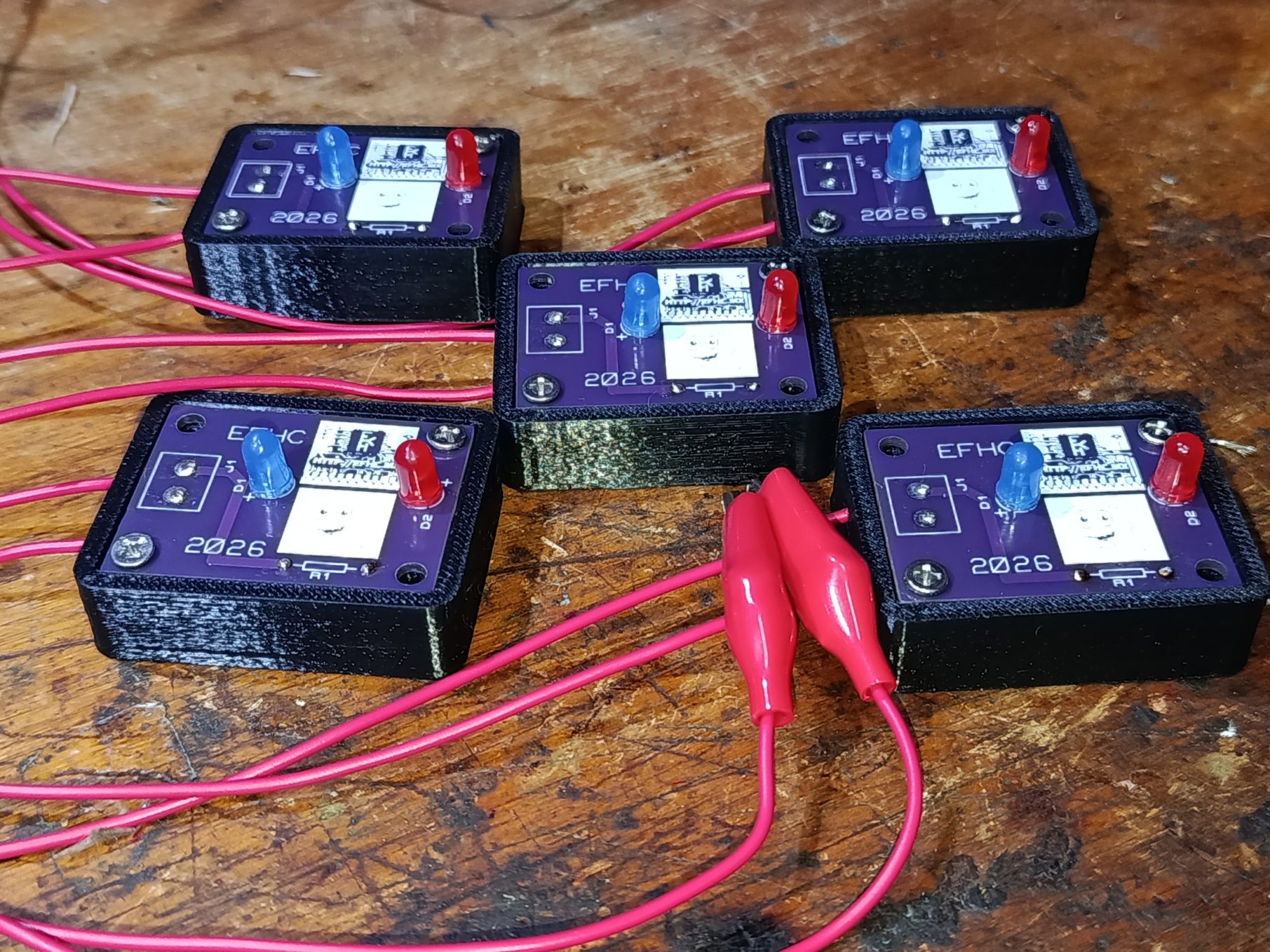

El mas chiquito, préstenme atención para que no queden dudas…
Este simple y pequeño aparatito, nos permite principalmente saber si existe comunicación entre dos unidades minisplit que usen la clásica comunicación serial por lazo de corriente de un solo cable.

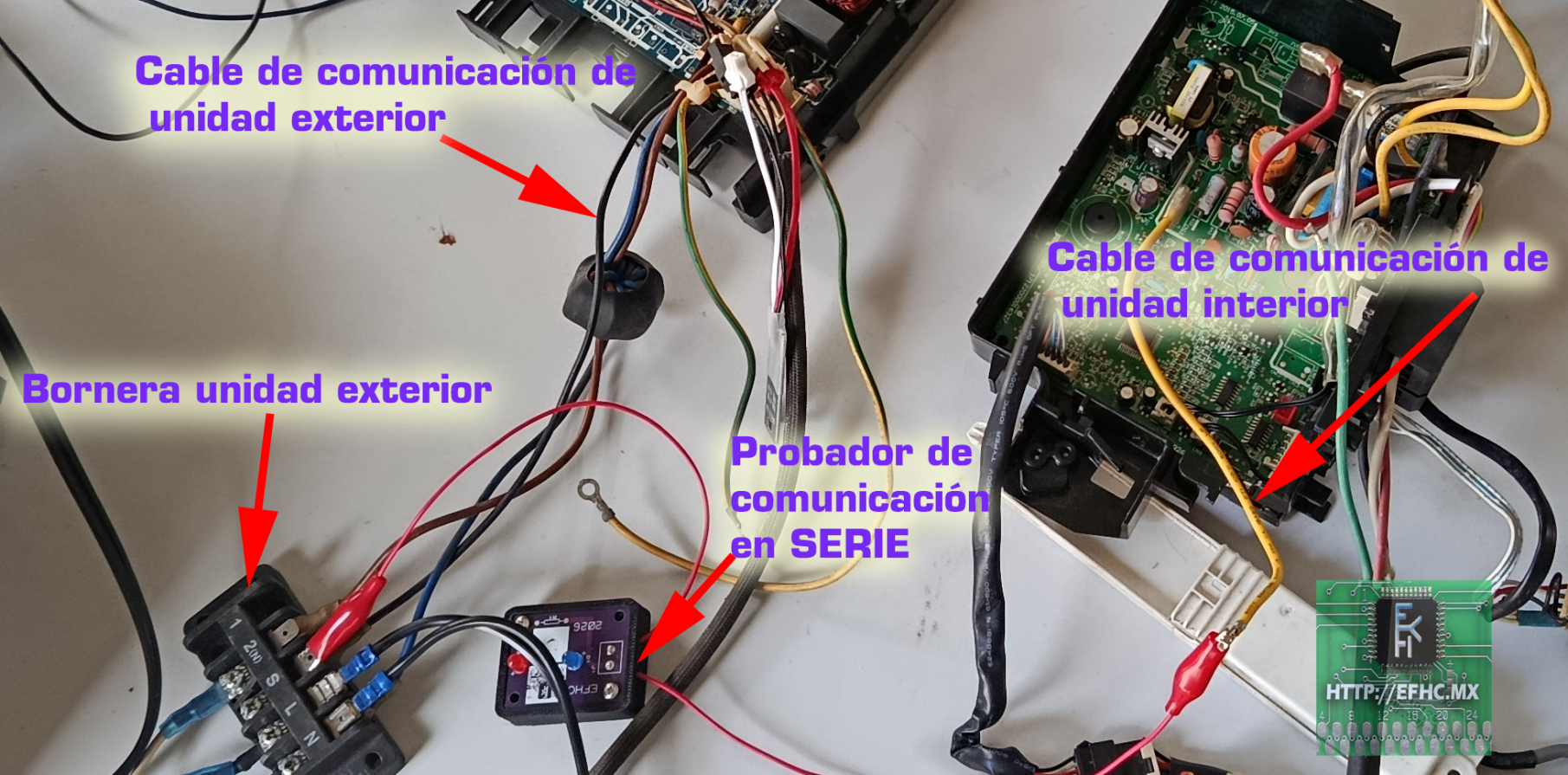

Se conecta en serie sobre la línea de comunicación (Comm o S). Es decir, si estamos en la unidad exterior, desconectamos el cable de señal que viene de la interior y ahí conectamos uno de los caimanes del probador, el otro caimán, al borne donde estaba conectado el cable S.
¡JAMÁS CONECTARLO EN PARALELO entre la línea de comunicación y neutro u otra terminal!
El probador nos indicará si lazo de corriente (current loop) está o no cerrado y si hay algún tipo de comunicación entre unidades.
- Leds apagados
- No está cerrado el lazo, no hay alimentación en alguno de los extremos, no hay comunicación
- Un led fijo, sin parpadear
- Lazo cerrado pero no hay comunicación
- Un led parpadeando (el que sea)
- Lazo cerrado, hay cierto tipo de comunicación, dependiendo el equipo y los parpadeos, puede estar bien todo en este estado.
- Dos leds parpadeando alternadamente
- Lazo cerrado, hay cierto tipo de comunicación con dos polaridades bien marcadas, dependiendo el equipo y los parpadeos, puede estar bien todo en este estado.
A continuación, dejo un video donde se monitoreaba la comunicación a un minisplit Mabe (Para verlo en HD, cambiar manualmente la resolución en el icono del engrane dentro del reproductor):
Aunque fue creado para monitorear comunicación, no es lo único para lo que puede servir, también podemos monitorear los pulsos de retroalimentación de un motor AC – PG o BLDC de 5 hilos con salida de pulsos…
Basta con conectarlo entre la salida de pulsos del motor y el positivo de la alimentación del generador de pulsos del motor PG , (5 o 12V) o entre señal de retroalimentación y positivo de control (15V) de un motor BLDC de 5 hilos. Les comparto un video de dicha prueba (Para verlo en HD, cambiar manualmente la resolución en el icono del engrane dentro del reproductor):
Y no es todo lo que hace, también podemos por ejemplo monitorear la activación de un relevador de bobina a 12V en las placas, basta con conectarlo en paralelo a la bobina y esperar a que se energice para comprobar que tiene activación y que si no se cierra, sería problemas de contactos… (Para verlo en HD, cambiar manualmente la resolución en el icono del engrane dentro del reproductor):
Conclusiones:
Y si seguimos usando la imaginación, podremos encontrarle muchos usos mas. Déjame en comentarios que otros usos le darías.
Para no extender mas esta publicación en la siguiente entrega hablaré de los probadores de secuencia, IPM, BLDC de 3 hilos e IGBTs internos y sus usos.
Todos los comentarios son bienvenidos.
Muchas gracias por su tiempo.
Ing. Emmanuel Fernando Herrera Cortés.
